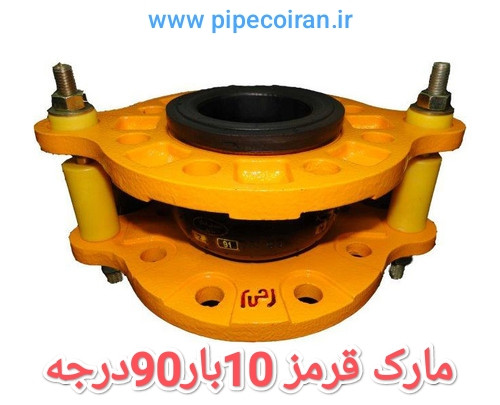

لرزه گیر لاستیکی 1/1/4" اینچ مهاردار قرمز ۱۰بار ۹۰درجه برند ارتعاش صنعتی ایران
Red Rubber Vibration Isolator with Restraint, 10 Bar, 90 Degrees, Artesh Sanati Iran Brand
ویژگیهای محصول
سایز
1/1/2
2
2/1/2
3
4
5
6
8
10
12
1/1/4
محصولی بسیار کارآمد برای کاهش انتقال صدا و لرزش. مهار نصب شده روی آن از خروج بیش از حد دامنه لرزش جلوگیری کرده و ایمنی سیستم را افزایش میدهد. نصب ساده و عمر طولانی از مزایای اصلی این مدل است. این محصول یک راهحل استاندارد و قابل اعتماد برای پروژههای پایپینگ است.
کارایی در جذب ارتعاش (Isolation Efficiency)
یکی از مهمترین معیارهای ارزیابی لرزه گیرها، میزان انتقال ارتعاش پس از نصب است. لرزه گیر ارتعاش صنعتی ایران با استفاده از سختی دینامیکی پایین لاستیک (Low Dynamic Stiffness)، فرکانس طبیعی سیستم را به مقادیر پایینتری منتقل میکند. اگر فرکانس تحریک تجهیز (مانند فرکانس چرخش پمپ) بالاتر از فرکانس طبیعی (Natural Frequency) لرزه گیر باشد، راندمان میرایی (Damping Ratio) به شکل قابل توجهی افزایش مییابد.
$$ \text{Transmissibility Ratio } (TR) = \frac{1}{\left(1 - \left(\frac{f_e}{f_n}\right)^2\right)^2 + \left(2 \zeta \frac{f_e}{f_n}\right)^2} $$ که در آن (f_e) فرکانس تحریک کننده و (f_n) فرکانس طبیعی لرزه گیر است. در شرایط ایدهآل، این لرزه گیرها میتوانند بیش از ۹۰ درصد از ارتعاشات را جذب کنند، به خصوص اگر فرکانس تحریک تجهیز (معمولاً بین ۳۰۰ تا ۳۰۰۰ دور در دقیقه) با طراحی لرزه گیر مطابقت داشته باشد.
اهمیت مهار (Restraint Feature)
همانطور که ذکر شد، ویژگی مهاردار بودن این محصول یک امتیاز بزرگ محسوب میشود. در شرایطی مانند ضربه قوچ (Water Hammer) در خطوط آب، یا شروع و توقف ناگهانی تجهیزات سنگین، جابجاییهای بزرگی در خطوط لوله رخ میدهد. مهار از انبساط یا انقباض بیش از حد لاستیک جلوگیری میکند و اجازه نمیدهد که نیروی عکسالعمل (Reaction Force) از تحمل طراحی فراتر رود. این امر مانع از آسیب رسیدن به اتصالات فلنجی و خود تنه لرزه گیر میشود.
ملاحظات نصب و نگهداری
نصب این لرزه گیر به دلیل داشتن اتصالات فلنجی یا رزوه استاندارد، بسیار ساده است و نیاز به ابزارآلات پیچیده ندارد. با این حال، لازم است جهت نصب (به خصوص در مدلهای زانویی ۹۰ درجه) به درستی رعایت شود تا لرزشها در راستای صحیح جذب گردند. به دلیل مقاومت بالای لاستیکهای مورد استفاده، نیاز به نگهداری خاصی وجود ندارد، اما بازرسیهای دورهای برای اطمینان از عدم ترکخوردگی یا فرسودگی ناشی از مجاورت با مواد شیمیایی خاص توصیه میشود.
کاربردهای تخصصی
لرزه گیر لاستیکی مهاردار قرمز ۱۰ بار ۹۰ درجه به دلیل ترکیب ویژگیهای تحمل فشار، زاویه ۹۰ درجه و مهار، در سناریوهای زیر کاربرد فراوانی دارد:
نصب پمپهای سانتریفیوژ: این لرزه گیرها به طور معمول در خروجی پمپهایی که مستقیماً روی فونداسیون ثابت شدهاند، نصب میشوند تا ارتعاشات ناشی از پروانه و موتور به لولهکشی متصل منتقل نشود.
سیستمهای سرمایش و گرمایش (HVAC): در اتصال چیلرها، بویلرها و فن کویلهای بزرگ، این محصول به کاهش نویزهای منتقل شده به کانالها و رایزرها کمک میکند.
تجهیزات تبرید و کمپرسورها: در خطوط ورودی و خروجی کمپرسورهای سنگین که دارای نوسانات فشاری هستند، مهار موجود ایمنی بیشتری را فراهم میآورد.
خطوط آب با احتمال ضربه قوچ: در لولهکشیهای آب سرد و گرم شهری یا صنعتی، جایی که بسته شدن سریع شیرآلات میتواند فشار ناگهانی ایجاد کند، این مدل به دلیل خاصیت مهار، عملکرد قابل اطمینانی دارد.
