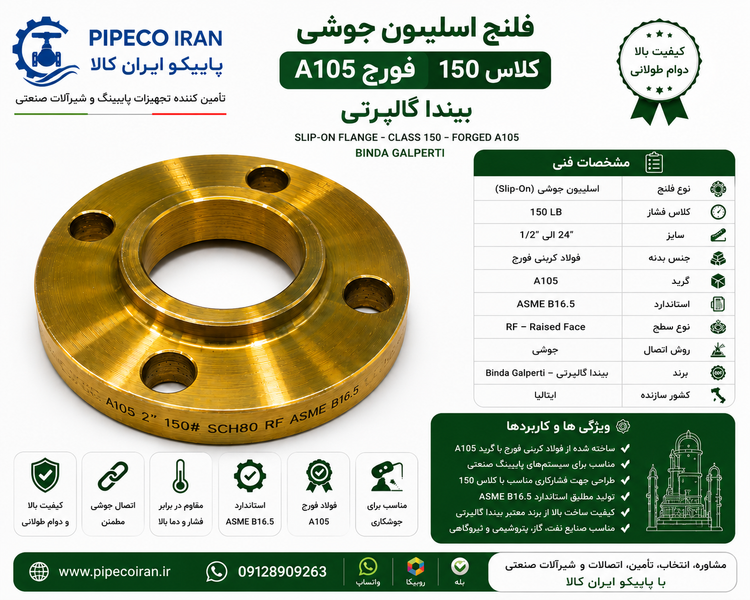

فلنج اسلیپون جوشی کربن استیل کلاس 150 فورج A105 بیندا گالپرتی
برند: BINDA GALPERTI
سایز
دارد
نقد و بررسی فلنج اسلیپون کلاس 150 فورج A105
برند Binda & Galperti
فلنج Slip-On یکی از متداولترین انواع فلنج در سیستمهای پایپینگ است. ساختار این فلنج به گونهای است که لوله از داخل فلنج عبور کرده و سپس با جوشکاری، اتصال میان لوله و فلنج ایجاد میشود.
در این محصول، استفاده از فولاد کربنی فورج ASTM A105، آن را در گروه فلنجهای فولاد کربنی مورد استفاده در سیستمهای پایپینگ صنعتی قرار میدهد. انتخاب نهایی فلنج باید بر اساس سایز، فشار، دمای کاری، نوع سیال و استاندارد پروژه انجام شود.
جدول تعداد سوراخ فلنج Class 150
| سایز اسمی | تعداد سوراخ |
|---|---|
| 1/2" | 4 |
| 3/4" | 4 |
| 1" | 4 |
| 1-1/4" | 4 |
| 1-1/2" | 4 |
| 2" | 4 |
| 2-1/2" | 4 |
| 3" | 4 |
| 4" | 8 |
| 5" | 8 |
| 6" | 8 |
| 8" | 8 |
| 10" | 12 |
| 12" | 12 |
| 14" | 12 |
| 16" | 16 |
| 18" | 16 |
| 20" | 20 |
| 24" | 20 |
نکته فنی
تعداد سوراخهای جدول بر اساس الگوی رایج فلنجهای ASME B16.5 Class 150 ارائه شده است. برای سایزهای بزرگتر از محدوده B16.5، باید استاندارد و جدول ابعادی مربوط به محصول بررسی شود.
مشخصات فنی مهم
| نوع فلنج | Slip-On |
| کلاس | Class 150 |
| متریال | Forged Carbon Steel |
| گرید | ASTM A105 |
| برند | Binda & Galperti |
| استاندارد ابعادی | ASME B16.5 |
جمعبندی
فلنج اسلیپون کلاس 150 فورج A105 برند Binda & Galperti گزینهای مناسب برای پروژههایی است که به فلنج فولاد کربنی فورج با اتصال Slip-On و مشخصات Class 150 نیاز دارند. انتخاب سایز، نوع سطح فلنج و سایر جزئیات باید مطابق الزامات فنی پروژه انجام شود.
