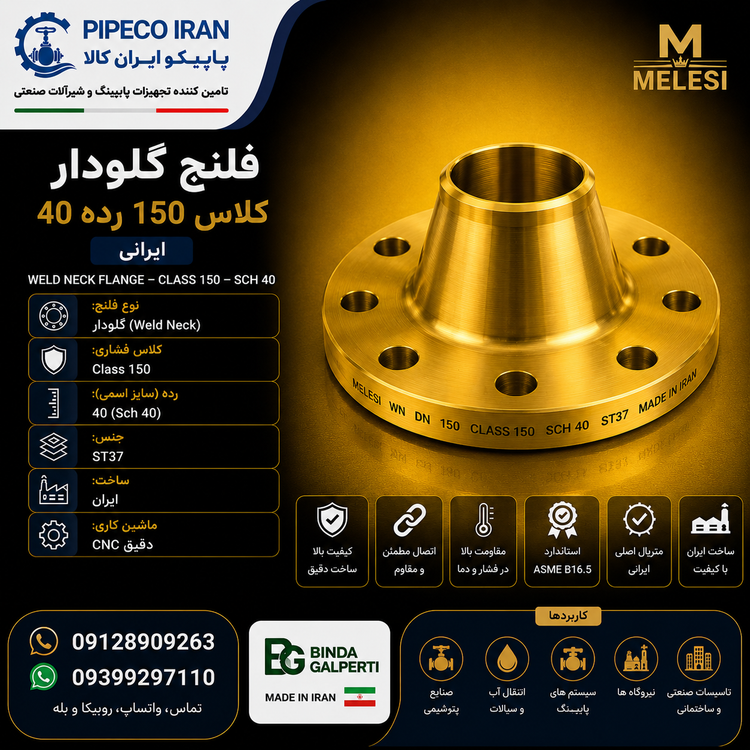

فلنج گلودار کلاس 150 رده 40 ST37 ایرانی
سایز
نقد و بررسی فلنج گلودار کلاس 150 رده 40
پایپکو ایران کالا
فلنج گلودار ST37 ایرانی
جدول تعداد سوراخ فلنج گلودار کلاس 150
| سایز اسمی | تعداد سوراخ | قطر سوراخ | قطر دایره پیچ |
|---|---|---|---|
| 1/2" | 4 | 15.7 mm | 60.45 mm |
| 3/4" | 4 | 15.7 mm | 69.85 mm |
| 1" | 4 | 15.7 mm | 79.25 mm |
| 1-1/4" | 4 | 15.7 mm | 88.90 mm |
| 1-1/2" | 4 | 15.7 mm | 98.55 mm |
| 2" | 4 | 19.1 mm | 120.65 mm |
| 2-1/2" | 4 | 19.1 mm | 139.70 mm |
| 3" | 4 | 19.1 mm | 152.40 mm |
| 4" | 8 | 19.1 mm | 190.50 mm |
| 5" | 8 | 22.4 mm | 215.90 mm |
| 6" | 8 | 22.4 mm | 241.30 mm |
| 8" | 8 | 22.4 mm | 298.45 mm |
| 10" | 12 | 25.4 mm | 361.95 mm |
| 12" | 12 | 25.4 mm | 431.80 mm |
| 14" | 12 | 28.4 mm | 476.25 mm |
| 16" | 16 | 28.4 mm | 539.75 mm |
| 18" | 16 | 31.8 mm | 577.85 mm |
| 20" | 20 | 31.8 mm | 635.00 mm |
| 24" | 20 | 35.1 mm | 749.30 mm |
جدول تعداد سوراخ و ابعاد سوراخ‌کاری بر اساس الگوی Class 150 استاندارد ASME B16.5 تنظیم شده است. هنگام سفارش، سایز و مشخصات واقعی محصول باید با استاندارد موردنظر تطبیق داده شود.
بررسی فلنج گلودار رده 40
فلنج گلودار یا Weld Neck Flange دارای گردن مخروطی بوده و از طریق جوش لب‌به‌لب به لوله متصل می‌شود. طراحی این نوع فلنج برای ایجاد اتصال جوشی مناسب و انتقال تدریجی‌تر تنش در ناحیه اتصال فلنج و لوله مورد استفاده قرار می‌گیرد.
در این محصول، Class 150 نشان‌دهنده کلاس فشاری فلنج و رده 40 نشان‌دهنده رده لوله و مشخصات بور داخلی مرتبط با آن است. بنابراین هنگام انتخاب فلنج گلودار باید سایز لوله، رده 40 و کلاس 150 به‌صورت هم‌زمان بررسی شوند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | فلنج گلودار جوشی |
| کلاس فشاری | Class 150 |
| رده | Schedule 40 |
| جنس | ST37 |
| استاندارد | ASME B16.5 |
| نوع اتصال | جوش لب‌به‌لب |
| کشور سازنده | ایران |
کاربردها
- خطوط پایپینگ صنعتی
- اتصال لوله به تجهیزات
- اتصال به شیرآلات و تجهیزات فلنجی
- خطوط انتقال سیالات
- تأسیسات صنعتی
- صنایع نفت، گاز و پتروشیمی
نکته مهم: پیش از خرید فلنج گلودار، سایز اسمی، رده 40، کلاس 150، جنس و استاندارد محصول را با مشخصات واقعی خط لوله و فلنج مقابل تطبیق دهید.
