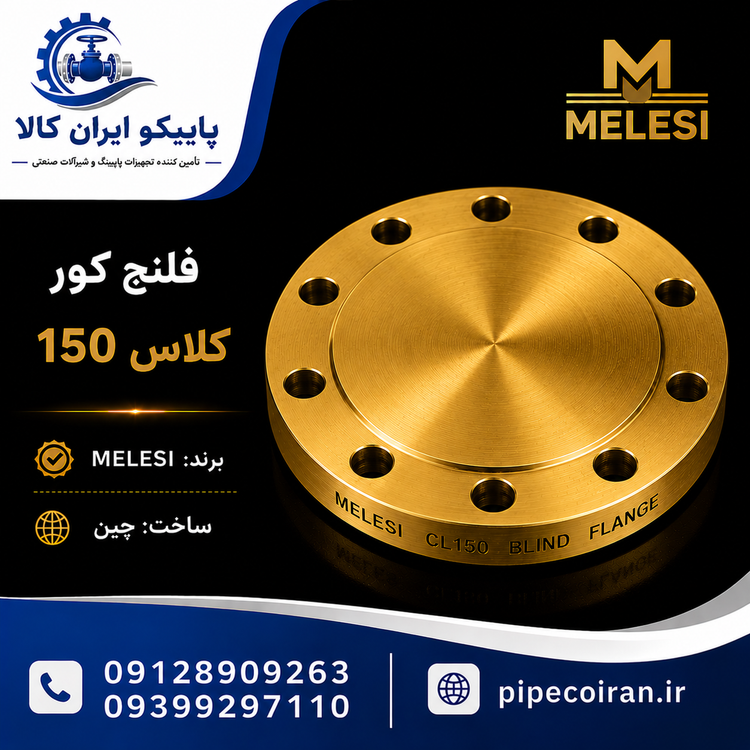

فلنج کور ملسی کلاس 150 فورج A105 NACE ساخت چین
برند: ملسی
سایز
پایپکو ایران کالا | نقد و بررسی فلنج کور ملسی کلاس 150 فورج A105 NACE ساخت چین
جدول ابعاد و تعداد سوراخ پیچ فلنج کور کلاس 150 مطابق ASME B16.5
| سایز اسمی | تعداد سوراخ | قطر خارجی OD | قطر دایره پیچ BCD | ضخامت فلنج |
|---|---|---|---|---|
| 1/2" | 4 | 88.9 mm | 60.45 mm | 11.18 mm |
| 3/4" | 4 | 98.55 mm | 69.85 mm | 12.70 mm |
| 1" | 4 | 107.95 mm | 79.25 mm | 14.22 mm |
| 1 1/4" | 4 | 117.35 mm | 88.90 mm | 15.75 mm |
| 1 1/2" | 4 | 127.00 mm | 98.55 mm | 17.53 mm |
| 2" | 4 | 152.40 mm | 120.65 mm | 19.05 mm |
| 2 1/2" | 4 | 177.80 mm | 139.70 mm | 22.35 mm |
| 3" | 4 | 190.50 mm | 152.40 mm | 23.88 mm |
| 4" | 8 | 228.60 mm | 190.50 mm | 23.88 mm |
| 6" | 8 | 279.40 mm | 241.30 mm | 25.40 mm |
| 8" | 8 | 342.90 mm | 298.45 mm | 28.45 mm |
| 10" | 12 | 406.40 mm | 361.95 mm | 30.23 mm |
| 12" | 12 | 482.60 mm | 431.80 mm | 31.75 mm |
| 16" | 16 | 596.90 mm | 539.75 mm | 36.58 mm |
| 20" | 20 | 698.50 mm | 635.00 mm | 42.93 mm |
| 24" | 20 | 812.80 mm | 749.30 mm | 47.75 mm |
جدول فوق برای فلنج کور کلاس 150 بر مبنای ابعاد مرجع ASME B16.5 تنظیم شده است. تعداد سوراخها و ابعاد اصلی با سایز اسمی فلنج تغییر میکند. [oai_citation:1‡PipeData](https://pipedata.org/flanges/blind/?utm_source=chatgpt.com)
بررسی تخصصی فلنج کور ملسی
فلنج کور ملسی یکی از اجزای مهم سیستمهای پایپینگ برای بستن مسیر عبور سیال است. این فلنج فاقد سوراخ عبور سیال بوده و به کمک پیچ و مهره به فلنج مقابل متصل میشود. استفاده از گسکت مناسب بین سطوح آببندی نیز برای دستیابی به اتصال آببندیشده ضروری است.
ساختار ساده اما مقاوم فلنج کور باعث شده این محصول در خطوطی که نیاز به انسداد مسیر، جداسازی تجهیزات یا ایجاد نقطه اتصال برای توسعه آینده وجود دارد، کاربرد زیادی داشته باشد.
بررسی متریال فورج ASTM A105
فلنج کور مورد بررسی از فولاد کربنی فورج ASTM A105 ساخته شده است. این متریال یکی از متریالهای رایج در ساخت فلنجها و قطعات فورج مورد استفاده در سیستمهای پایپینگ صنعتی است.
در خرید فلنجهای فورج برای پروژههای صنعتی، بررسی گواهی متریال یا MTC و تطبیق مشخصات واقعی محصول با سفارش خرید و مشخصات فنی پروژه اهمیت زیادی دارد.
بررسی کلاس 150 و استاندارد ابعادی
فلنج کور کلاس 150 مطابق استاندارد ASME B16.5 دارای الگوی سوراخکاری مشخص برای هر سایز اسمی است. به همین دلیل فلنج کور باید از نظر تعداد سوراخها، قطر دایره پیچ، قطر خارجی و سایر ابعاد با فلنج مقابل هماهنگ باشد.
انتخاب Class 150 باید بر اساس فشار و دمای طراحی، نوع سیال و مشخصات فنی سیستم انجام شود. عدد Class به تنهایی به معنای یک فشار ثابت برای تمام دماها و متریالها نیست.
کاربردهای فلنج کور
فلنج کور در انتهای خطوط لوله، نازل مخازن، تجهیزات فرآیندی، خطوط نفت و گاز، پالایشگاهها، پتروشیمیها، نیروگاهها و بسیاری از سیستمهای پایپینگ صنعتی استفاده میشود.
یکی از مزایای مهم این نوع فلنج، قابلیت باز شدن اتصال در زمان تعمیرات و بازرسی است. به همین دلیل در نقاطی که احتمال نیاز به دسترسی، تعمیر یا توسعه خط وجود دارد، استفاده از اتصال فلنجی کور میتواند کاربردی باشد.
NACE و سرویس گاز ترش
در مشخصات این محصول عبارت NACE درج شده و محصول برای سرویس گاز ترش معرفی شده است. در سرویسهای حاوی H₂S، انتخاب متریال و کنترل الزامات مربوط به خوردگی و ترکخوردگی تنشی اهمیت ویژهای دارد.
در پروژههایی که NACE MR0175 / ISO 15156 به عنوان الزام فنی پروژه تعیین شده است، تأیید نهایی انطباق محصول باید بر اساس مدارک معتبر سازنده، گواهی متریال و الزامات پروژه انجام شود.
جمعبندی نقد و بررسی
فلنج کور ملسی کلاس 150 فورج A105 NACE ساخت چین برای مسدود کردن مسیر خطوط لوله و تجهیزات دارای اتصال فلنجی، گزینهای کاربردی در سیستمهای پایپینگ محسوب میشود. متریال ASTM A105، ساخت فورج و ابعاد استاندارد کلاس 150 از مشخصات اصلی این محصول هستند.
این محصول برای کاربردهای مختلف صنعتی، نفت، گاز و پتروشیمی قابل استفاده است؛ با این حال انتخاب نهایی باید بر اساس سایز، شرایط فشار و دما، نوع سطح آببندی، مشخصات پروژه و مدارک فنی محصول انجام شود.
