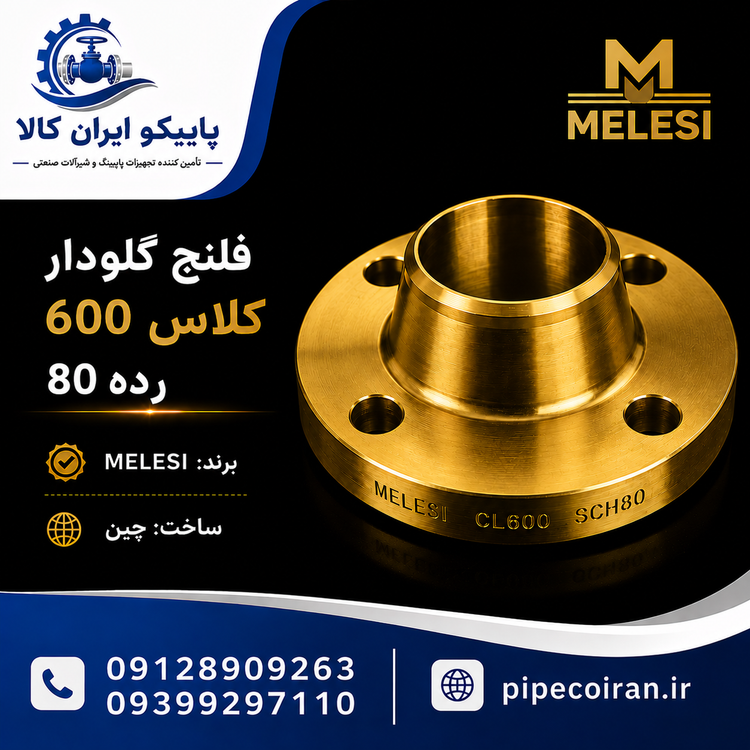

فلنج گلودار ملسی کلاس 600 رده 80 فورج A105 NACE ساخت چین
برند: ملسی
سایز
پایپکو ایران کالا | نقد و بررسی فلنج گلودار ملسی کلاس 600 رده 80 فورج A105 NACE ساخت چین
جدول تعداد سوراخ و ابعاد فلنج گلودار کلاس 600
| سایز NPS | تعداد سوراخ | قطر خارجی OD | قطر دایره پیچ BCD | قطر سوراخ | ضخامت فلنج |
|---|---|---|---|---|---|
| 1/2" | 4 | 95.25 mm | 66.55 mm | 15.88 mm | 14.22 mm |
| 3/4" | 4 | 117.35 mm | 82.55 mm | 19.05 mm | 15.75 mm |
| 1" | 4 | 123.95 mm | 88.90 mm | 19.05 mm | 17.53 mm |
| 1 1/4" | 4 | 133.35 mm | 98.55 mm | 19.05 mm | 20.57 mm |
| 1 1/2" | 4 | 155.45 mm | 114.30 mm | 22.23 mm | 22.35 mm |
| 2" | 8 | 165.10 mm | 127.00 mm | 19.05 mm | 25.40 mm |
| 2 1/2" | 8 | 190.50 mm | 149.35 mm | 22.23 mm | 28.45 mm |
| 3" | 8 | 209.55 mm | 168.28 mm | 22.23 mm | 31.75 mm |
| 4" | 8 | 273.05 mm | 215.90 mm | 25.40 mm | 38.10 mm |
| 5" | 8 | 330.20 mm | 266.70 mm | 28.58 mm | 44.45 mm |
| 6" | 12 | 355.60 mm | 292.10 mm | 28.58 mm | 47.75 mm |
| 8" | 12 | 419.10 mm | 349.25 mm | 31.75 mm | 55.58 mm |
| 10" | 16 | 508.00 mm | 431.80 mm | 35.05 mm | 63.50 mm |
| 12" | 20 | 558.80 mm | 489.00 mm | 35.05 mm | 66.55 mm |
| 14" | 20 | 603.25 mm | 527.05 mm | 38.10 mm | 69.85 mm |
| 16" | 20 | 685.80 mm | 603.25 mm | 41.28 mm | 76.20 mm |
| 18" | 20 | 742.95 mm | 654.05 mm | 44.45 mm | 82.55 mm |
| 20" | 24 | 812.80 mm | 723.90 mm | 44.45 mm | 88.90 mm |
| 24" | 24 | 939.80 mm | 838.20 mm | 50.80 mm | 101.60 mm |
ابعاد اصلی جدول مربوط به فلنج کلاس 600 بر اساس جداول ASME B16.5 است. تعداد سوراخها و قطر دایره پیچ با جداول ابعادی کلاس 600 تطبیق داده شدهاند. [oai_citation:5‡engineeringtoolbox.com](https://www.engineeringtoolbox.com/flanges-bolts-dimensions-d_464.html?utm_source=chatgpt.com)
بررسی تخصصی فلنج گلودار ملسی کلاس 600
فلنج گلودار ملسی کلاس 600 برای ایجاد اتصال فلنجی در سیستمهای صنعتی طراحی شده است. طراحی Weld Neck باعث میشود اتصال لوله به فلنج از طریق جوش لب به لب انجام شود.
یکی از ویژگیهای مهم فلنج گلودار این است که گردن فلنج به سمت لوله امتداد پیدا میکند و اتصال جوشی در انتهای آن انجام میشود. این ساختار برای خطوطی که کنترل تنش و استحکام اتصال اهمیت دارد، انتخاب رایجی است.
در انتخاب این محصول باید علاوه بر Class 600، سایز لوله، Schedule 80، Bore، نوع Face و مشخصات فنی فلنج مقابل نیز بررسی شود.
بررسی ابعاد و تعداد سوراخها
تعداد سوراخهای فلنج کلاس 600 با افزایش سایز تغییر میکند. برای مثال NPS 1/2 تا NPS 1-1/2 دارای 4 سوراخ، NPS 2 تا NPS 5 دارای 8 سوراخ، NPS 6 و NPS 8 دارای 12 سوراخ و سایزهای بزرگتر دارای الگوی پیچ متفاوت هستند. [oai_citation:6‡engineeringtoolbox.com](https://www.engineeringtoolbox.com/flanges-bolts-dimensions-d_464.html?utm_source=chatgpt.com)
این موضوع اهمیت زیادی در زمان انتخاب فلنج مقابل دارد؛ زیرا فلنجهای دارای سایز یا کلاس متفاوت ممکن است از نظر تعداد سوراخ و قطر دایره پیچ با یکدیگر مطابقت نداشته باشند.
بررسی Schedule 80
در فلنج Weld Neck، Bore بر اساس Schedule لوله تعیین میشود. برای نمونه، در NPS 2، Bore مربوط به Schedule 80 حدود 49.25 میلیمتر و در NPS 5 حدود 122.25 میلیمتر است. [oai_citation:7‡PipeData](https://pipedata.org/flanges/weld-neck/class-600/nps-2/?utm_source=chatgpt.com)
بنابراین هنگام سفارش باید سایز اسمی لوله و رده آن مشخص باشد تا Bore فلنج گلودار با قطر داخلی لوله هماهنگ شود. این موضوع برای اتصال جوشی و ایجاد مسیر داخلی مناسب اهمیت دارد.
بررسی متریال A105 فورج
ASTM A105 یک متریال متداول برای فلنجها و قطعات فورج فولاد کربنی است. در این محصول، ساخت فورج و متریال A105 به عنوان بخشی از مشخصات فنی اعلام شده است.
برای استفاده در پروژههای صنعتی، پیشنهاد میشود مشخصات محصول با MTC، Heat Number، استاندارد متریال و الزامات خرید پروژه تطبیق داده شود.
بررسی NACE و سرویس Sour Gas
این محصول با مشخصات NACE و مناسب سرویس گاز ترش معرفی شده است. در سرویسهای حاوی H₂S، انتخاب متریال و کنترل خوردگی اهمیت ویژهای دارد.
در پروژههایی که NACE MR0175 / ISO 15156 الزام شده است، تأیید نهایی انطباق باید بر اساس مدارک معتبر سازنده و الزامات پروژه انجام شود.
بنابراین عبارت NACE در عنوان محصول به تنهایی نباید به عنوان گواهی قطعی انطباق پروژهای در نظر گرفته شود.
جمعبندی نقد و بررسی
فلنج گلودار ملسی کلاس 600 رده 80 فورج A105 NACE ساخت چین، یک فلنج Weld Neck با کلاس فشاری 600 و ساخت فورج از ASTM A105 است.
استفاده از طراحی گلودار، اتصال Butt Weld و امکان تطبیق Bore با Schedule 80 از ویژگیهای مهم این محصول محسوب میشود. ابعاد فلنج و الگوی سوراخکاری نیز باید بر اساس ASME B16.5 و سایز مورد نظر انتخاب شوند.
برای انتخاب نهایی محصول، سایز NPS، Schedule 80، Bore، نوع سطح آببندی، فشار و دمای طراحی، نوع سیال و مدارک متریال باید با مشخصات پروژه تطبیق داده شوند.
