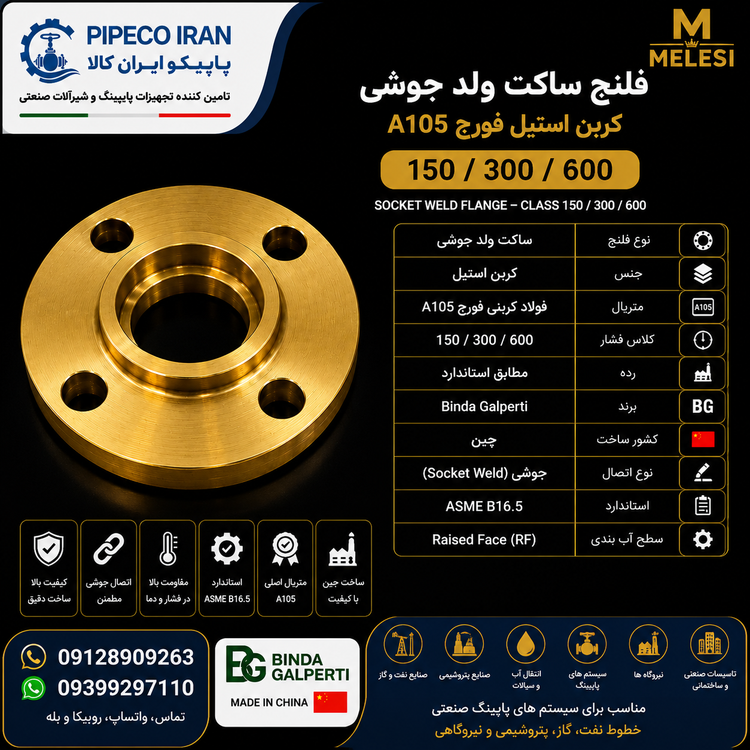

فلنج ساکت ولد ملسی کلاس 600 فورج A105 NACE ساخت چین
برند: ملسی
سایز
پایپکو ایران کالا | نقد و بررسی فلنج ساکت ولد ملسی کلاس 600 فورج A105 NACE ساخت چین
جدول تعداد سوراخ و ابعاد فلنج ساکت ولد کلاس 600
جدول زیر ابعاد اصلی فلنج Socket Weld کلاس 600 را برای سایزهای استاندارد NPS 1/2 تا 3 نشان میدهد. Socket Weld در ASME B16.5 در این محدوده سایزی ارائه میشود.
| سایز NPS | تعداد سوراخ | قطر خارجی OD | قطر دایره پیچ BCD | قطر سوراخ پیچ | ضخامت فلنج | عمق Socket |
|---|---|---|---|---|---|---|
| 1/2" | 4 | 95.2 mm | 66.7 mm | 15.9 mm | 14.3 mm | 9.5 mm |
| 3/4" | 4 | 117.5 mm | 82.6 mm | 19.1 mm | 15.9 mm | 11.1 mm |
| 1" | 4 | 123.8 mm | 88.9 mm | 19.1 mm | 17.5 mm | 12.7 mm |
| 1 1/4" | 4 | 133.3 mm | 98.6 mm | 19.1 mm | 20.6 mm | 14.2 mm |
| 1 1/2" | 4 | 155.6 mm | 114.3 mm | 22.2 mm | 22.4 mm | 15.8 mm |
| 2" | 8 | 165.1 mm | 127.0 mm | 19.1 mm | 25.4 mm | 17.4 mm |
| 2 1/2" | 8 | 190.5 mm | 149.2 mm | 22.2 mm | 28.6 mm | 19.0 mm |
| 3" | 8 | 209.5 mm | 168.3 mm | 22.2 mm | 31.8 mm | 20.6 mm |
ابعاد بالا برای شناسایی و مقایسه محصول ارائه شدهاند. هنگام سفارش باید سایز دقیق NPS، نوع Face، ابعاد واقعی Socket و مدارک سازنده با سفارش پروژه تطبیق داده شود.
نقد و بررسی فلنج ساکت ولد ملسی کلاس 600
فلنج ساکت ولد ملسی کلاس 600 فورج A105 NACE ساخت چین، یک فلنج جوشی سوکتی برای استفاده در سیستمهای پایپینگ صنعتی است. این محصول با کلاس فشار 600 و متریال ASTM A105 معرفی شده و برای پروژههایی که به اتصال Socket Weld نیاز دارند قابل بررسی است.
در طراحی Socket Weld، لوله داخل قسمت Socket فلنج قرار میگیرد و اتصال به وسیله جوشکاری انجام میشود. بنابراین تطبیق دقیق قطر داخلی و عمق Socket با لوله اهمیت زیادی دارد.
بررسی کلاس 600
کلاس 600 برای سیستمهایی با رده فشاری بالاتر نسبت به Class 150 و Class 300 استفاده میشود. با این حال فشار کاری مجاز باید بر اساس متریال و دمای سرویس تعیین شود و نمیتوان عدد Class را بهصورت مستقیم معادل فشار کاری ثابت در نظر گرفت.
برای انتخاب محصول باید فشار طراحی، دمای طراحی، نوع سیال و شرایط کاری خط در کنار Class 600 بررسی شود.
بررسی متریال فورج ASTM A105
ASTM A105 برای قطعات فورج فولاد کربنی مورد استفاده در سیستمهای پایپینگ تحت فشار کاربرد دارد و فلنجها نیز در دامنه این مشخصات قرار میگیرند.
فلنج مورد نظر با متریال A105 و روش ساخت فورج معرفی شده است. در پروژههای حساس، MTC و سایر مدارک کنترل کیفی باید با سفارش تطبیق داده شوند.
بررسی NACE و سرویس گاز ترش
در مشخصات محصول، NACE و مناسب بودن برای سرویس Sour Gas اعلام شده است. سرویسهای حاوی H₂S نیازمند کنترل دقیق متریال و الزامات فنی هستند.
در پروژههایی که NACE MR0175 / ISO 15156 الزام شده است، تأیید انطباق نهایی باید بر اساس مدارک رسمی سازنده و الزامات پروژه انجام شود.
تعداد سوراخ فلنج کلاس 600
تعداد سوراخ فلنج بر اساس سایز NPS تغییر میکند. در سایزهای 1/2 تا 1 1/2 اینچ تعداد سوراخها 4 عدد و از سایز 2 تا 3 اینچ تعداد سوراخها 8 عدد است.
قطر دایره پیچ و قطر سوراخ پیچ نیز همراه با افزایش سایز تغییر میکنند. به همین دلیل هنگام سفارش باید سایز دقیق فلنج مشخص شود.
جمعبندی نقد و بررسی
فلنج ساکت ولد ملسی کلاس 600 فورج A105 NACE ساخت چین، برای ایجاد اتصال فلنجی به روش Socket Weld در سیستمهای پایپینگ صنعتی طراحی شده است.
مهمترین مشخصات این محصول شامل برند MELESI، ساخت چین، متریال ASTM A105، ساخت فورج، کلاس 600، نوع اتصال Socket Weld و استاندارد ابعادی ASME B16.5 است.
برای انتخاب نهایی باید سایز NPS، مشخصات Socket، نوع سطح آببندی، فشار و دمای کاری، نوع سیال و مدارک مورد نیاز پروژه بررسی شود.
