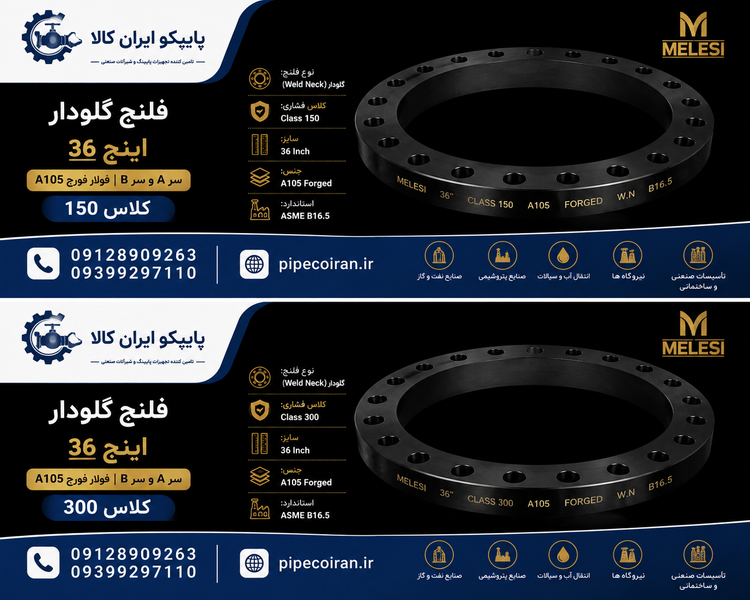

فلنج گلودار سایز 36 اینچ سری A کلاس 150 فولاد فورج A105 ساخت چین
برند: ملسی
پایپکو ایران کالا | نقد و بررسی فلنج گلودار سایز 36 اینچ سری A کلاس 150 فولاد فورج A105 ساخت چین
جدول تعداد سوراخ و ابعاد فلنج 36 اینچ Series A Class 150
| مشخصه | مقدار | واحد |
|---|---|---|
| سایز اسمی | 36 | اینچ / NPS |
| نوع فلنج | Weld Neck | گلودار جوشی |
| کلاس | 150 | Class |
| سری | A | Series A |
| استاندارد ابعادی | ASME B16.47 | استاندارد |
| متریال | ASTM A105 | فولاد کربنی فورج |
| کشور سازنده | چین | China |
| تعداد سوراخ | 32 | عدد |
| سایز اسمی پیچ | 1 1/2 | اینچ |
| قطر سوراخ پیچ | 1.625 / 41.15 | in / mm |
| قطر دایره پیچ | 42.75 / 1085.85 | in / mm |
| قطر خارجی فلنج | 46.00 / 1168.40 | in / mm |
| حداقل ضخامت WN | 2.38 / 60.45 | in / mm |
| طول کلی WN | 6.19 / 157.23 | in / mm |
ابعاد فوق مربوط به NPS 36، Series A، Class 150 هستند. ضخامت 2.38 اینچ، حداقل ضخامت مربوط به Weld Neck Flange است و با ضخامت Blind Flange اشتباه نشود. [oai_citation:3‡PipeData](https://pipedata.org/flanges/large/series-a-class-150/?utm_source=chatgpt.com)
بررسی فلنج گلودار سایز 36 اینچ
فلنج گلودار سایز 36 اینچ سری A کلاس 150 فولاد فورج A105 ساخت چین، یک فلنج سایز بزرگ از نوع Weld Neck است که برای ایجاد اتصال فلنجی در سیستمهای پایپینگ صنعتی مورد استفاده قرار میگیرد.
این محصول بر اساس مشخصات اعلامشده دارای متریال فولاد کربنی فورج ASTM A105، کلاس 150، سری A و استاندارد ابعادی ASME B16.47 است.
ASTM A105/A105M مشخصات مربوط به قطعات فورج فولاد کربنی برای سیستمهای پایپینگ تحت فشار را پوشش میدهد و فلنجها در دامنه این استاندارد قرار دارند. [oai_citation:4‡ASTM Store](https://store.astm.org/a0105_a0105m-26.html?utm_source=chatgpt.com)
بررسی تعداد سوراخ و الگوی اتصال
فلنج 36 اینچ Series A Class 150 دارای 32 سوراخ است. سوراخها روی دایره پیچ به قطر 42.75 اینچ قرار گرفتهاند.
قطر اسمی پیچها 1.5 اینچ و قطر سوراخ پیچ 1.625 اینچ است. این مشخصات هنگام انتخاب پیچ و مهره و تطبیق فلنج مقابل اهمیت زیادی دارند.
برای اتصال صحیح دو فلنج باید علاوه بر سایز و کلاس، سری فلنج نیز کاملاً یکسان و مطابق نقشه پروژه باشد.
بررسی Series A
Series A یکی از دو سری مورد استفاده در ASME B16.47 برای فلنجهای سایز بزرگ است. در یک سایز و کلاس مشخص، Series A و Series B الزاماً دارای قطر خارجی، Bolt Circle و تعداد سوراخ یکسان نیستند.
بنابراین در زمان خرید یا سفارش فلنج 36 اینچ باید عبارت Series A به صورت صریح در مشخصات فنی درج شود.
این موضوع بهخصوص هنگام جایگزینی فلنج یا اتصال آن به فلنج موجود در سایت پروژه اهمیت زیادی دارد.
بررسی فولاد فورج A105
استفاده از ASTM A105 به عنوان متریال فلنج، این محصول را در گروه قطعات فولاد کربنی فورج مورد استفاده در سیستمهای پایپینگ تحت فشار قرار میدهد.
روش ساخت فورج در مشخصات محصول اعلام شده است. برای پروژههایی که کنترل متریال اهمیت بالایی دارد، توصیه میشود گواهی متریال و مشخصات واقعی قطعه با سفارش خرید و استاندارد مورد نیاز پروژه تطبیق داده شود.
بررسی کلاس 150
Class 150 یک کلاس فشاری استاندارد برای فلنجها است. مقدار فشار مجاز واقعی تابع متریال و دمای کاری بوده و نباید صرفاً از عدد کلاس نتیجهگیری شود.
بنابراین قبل از استفاده در یک خط مشخص، فشار طراحی، دمای طراحی، نوع سیال، متریال و مشخصات اتصال باید با اطلاعات فنی محصول تطبیق داده شوند.
کاربرد فلنج گلودار 36 اینچ
فلنجهای گلودار سایز بزرگ در پروژههای مختلف پایپینگ برای ایجاد اتصال فلنجی میان خطوط لوله و تجهیزات استفاده میشوند.
- خطوط انتقال سیالات
- صنایع نفت و گاز
- پالایشگاهها
- مجتمعهای پتروشیمی
- نیروگاهها
- خطوط پایپینگ صنعتی
- تجهیزات فرآیندی
- پروژههای انتقال و زیرساخت
جمعبندی نقد و بررسی
فلنج گلودار سایز 36 اینچ سری A کلاس 150 فولاد فورج A105 ساخت چین، یک فلنج سایز بزرگ با ساختار Weld Neck است که مشخصات ابعادی آن بر اساس ASME B16.47 Series A Class 150 تعریف میشود.
مشخصات کلیدی محصول شامل سایز 36 اینچ، کلاس 150، Series A، متریال ASTM A105، ساخت فورج، کشور سازنده چین و 32 سوراخ اتصال است.
در زمان سفارش، تطبیق سری فلنج، تعداد سوراخها، Bolt Circle، سایز پیچ، نوع Face و مشخصات متریال با نقشه و مشخصات فنی پروژه ضروری است.
