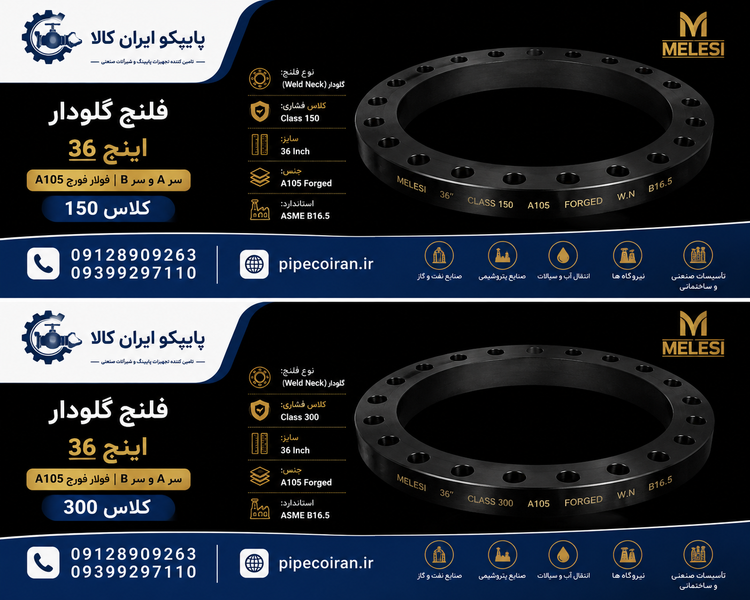

فلنج گلودار سایز 36 اینچ سری B کلاس 150 فولاد فورج A105 ساخت چین
برند: ملسی
پایپکو ایران کالا | نقد و بررسی فلنج گلودار سایز 36 اینچ سری B کلاس 150 فولاد فورج A105 ساخت چین
جدول تعداد سوراخ و ابعاد فلنج 36 اینچ Series B Class 150
| مشخصه | مقدار | واحد |
|---|---|---|
| سایز اسمی | 36 | اینچ / NPS |
| نوع فلنج | Weld Neck | گلودار جوشی |
| کلاس | 150 | Class |
| سری | B | Series B |
| استاندارد | ASME B16.47 | ابعادی |
| متریال | ASTM A105 | فولاد کربنی فورج |
| کشور سازنده | چین | China |
| تعداد سوراخ | 44 | عدد |
| سایز اسمی پیچ | 7/8 | اینچ |
| قطر سوراخ پیچ | 1.00 / 25.40 | in / mm |
| قطر دایره پیچ | 39.75 / 1009.60 | in / mm |
| قطر خارجی فلنج | 41.54 / 1055 | in / mm |
| حداقل ضخامت WN | 2.00 / 50.9 | in / mm |
| طول عبوری از هاب | 4.57 / 116 | in / mm |
| قطر هاب | 37.19 / 944.6 | in / mm |
| قطر سطح Raised Face | 38.25 / 971.6 | in / mm |
ابعاد فوق مربوط به NPS 36، Series B، Class 150 هستند. طبق جداول ابعادی ASME B16.47، این فلنج دارای 44 سوراخ، Bolt Circle حدود 1009.6 میلیمتر و قطر خارجی 1055 میلیمتر است. [oai_citation:2‡studylib.net](https://studylib.net/doc/27060503/asme-b-16.47--2003?utm_source=chatgpt.com)
بررسی فلنج گلودار 36 اینچ سری B
فلنج گلودار سایز 36 اینچ سری B کلاس 150 فولاد فورج A105 ساخت چین، یک فلنج سایز بزرگ از نوع Weld Neck است که برای اتصال فلنجی در سیستمهای پایپینگ صنعتی مورد استفاده قرار میگیرد.
ساختار Weld Neck شامل یک هاب یا گردن است که برای اتصال جوشی به لوله طراحی شده و برای بسیاری از کاربردهای صنعتی و فرآیندی استفاده میشود.
در این محصول، سایز 36 اینچ، Series B، Class 150 و متریال ASTM A105 مشخصات اصلی محصول را تشکیل میدهند.
بررسی تعداد سوراخ و الگوی سوراخکاری
یکی از مهمترین مشخصات این محصول تعداد سوراخهای فلنج است. فلنج گلودار 36 اینچ Series B Class 150 دارای 44 سوراخ است.
قطر دایره پیچ برابر حدود 1009.6 میلیمتر و قطر سوراخ پیچ حدود 25.4 میلیمتر است.
سایز اسمی پیچ در این الگو 7/8 اینچ است. این مشخصات هنگام انتخاب فلنج مقابل و تجهیزات اتصال باید بررسی شوند.
بررسی Series B
Series B یکی از سریهای تعریفشده در استاندارد ASME B16.47 برای فلنجهای سایز بزرگ است.
Series B در سایز 36 اینچ کلاس 150 دارای الگوی سوراخکاری متفاوتی نسبت به Series A است. بنابراین تعداد سوراخ و قطر Bolt Circle این محصول نباید با نسخه Series A اشتباه گرفته شود.
در سفارش فلنج سایز 36 اینچ، ذکر دقیق ASME B16.47 Series B Class 150 اهمیت زیادی دارد.
بررسی فولاد فورج A105
متریال این محصول ASTM A105 و روش ساخت آن Forged است. A105 یک مشخصه متریال شناختهشده برای قطعات فورج فولاد کربنی در کاربردهای پایپینگ تحت فشار است.
برای پروژههای صنعتی که ارائه مدارک متریال ضروری است، توصیه میشود مشخصات واقعی قطعه و گواهی متریال سازنده با سفارش و الزامات پروژه تطبیق داده شود.
بررسی کلاس 150
Class 150 یکی از کلاسهای استاندارد فلنج است و فشار مجاز آن باید با توجه به متریال و دمای کاری تعیین شود.
برای انتخاب صحیح این فلنج، فشار طراحی، دمای طراحی، نوع سیال، متریال و سایر الزامات فنی پروژه باید بررسی شوند.
کاربردهای فلنج گلودار 36 اینچ
- خطوط پایپینگ صنعتی سایز بزرگ
- صنایع نفت و گاز
- پالایشگاهها
- مجتمعهای پتروشیمی
- نیروگاهها
- خطوط انتقال سیالات
- تجهیزات فرآیندی
- پروژههای صنعتی و زیرساختی
جمعبندی نقد و بررسی
فلنج گلودار سایز 36 اینچ سری B کلاس 150 فولاد فورج A105 ساخت چین، یک فلنج سایز بزرگ Weld Neck با مشخصات ابعادی ASME B16.47 Series B است.
مشخصات کلیدی آن شامل سایز 36 اینچ، کلاس 150، Series B، فولاد کربنی فورج ASTM A105، ساخت چین و 44 سوراخ اتصال است.
مهمترین نکته در زمان سفارش این محصول، تطبیق دقیق Series B با فلنج مقابل است؛ زیرا Series B و Series A در این سایز دارای الگوی سوراخکاری و ابعاد متفاوت هستند. [oai_citation:3‡cBallast](https://cballast.com/documents/asme-b16-47-series-b-class-150-flange-dimensions?utm_source=chatgpt.com)
