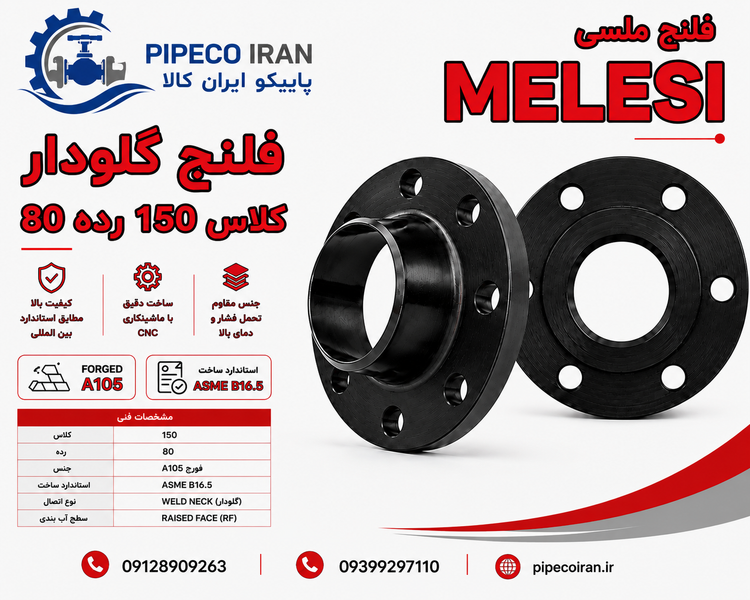

فلنج گلودار جوشی رده 80 کلاس 150 فولاد A105
برند: فلنج های ملسی اروپایی
سایز
معرفی محصول
فلنج گلودار جوشی رده 80 کلاس 150 فولاد A105 یکی از انواع پرکاربرد فلنجهای فولادی در سیستمهای پایپینگ صنعتی است. این محصول برای ایجاد اتصال فلنجی بین لولهها، تجهیزات و سایر اجزای خطوط لوله مورد استفاده قرار میگیرد.
طراحی Weld Neck باعث میشود اتصال فلنج به لوله به صورت جوش لببهلب انجام شود. این ساختار برای بسیاری از کاربردهای صنعتی که به اتصال مستحکم و پایدار نیاز دارند، مناسب است.
جنس فلنج
این محصول از فولاد کربنی ASTM A105 ساخته شده است. A105 یکی از متریالهای رایج برای ساخت قطعات فولادی فورج مورد استفاده در سیستمهای پایپینگ و تجهیزات صنعتی است.
Class 150 کلاس فشاری فلنج را مشخص میکند و Schedule 80 به رده ضخامت دیواره لوله مربوط است. در فلنج گلودار، قطر داخلی یا Bore باید با رده و سایز لوله مورد استفاده هماهنگ باشد.
جدول سوراخکاری و ابعاد فلنج کلاس 150
| سایز | DN | قطر خارجی OD | PCD | تعداد سوراخ | قطر سوراخ | ضخامت |
|---|---|---|---|---|---|---|
| 1/2" | 15 | 89 mm | 60.3 mm | 4 | 15.9 mm | 11.2 mm |
| 3/4" | 20 | 98 mm | 69.9 mm | 4 | 15.9 mm | 12.7 mm |
| 1" | 25 | 108 mm | 79.4 mm | 4 | 15.9 mm | 14.3 mm |
| 1 1/2" | 40 | 127 mm | 98.4 mm | 4 | 15.9 mm | 17.5 mm |
| 2" | 50 | 152 mm | 120.7 mm | 4 | 19.1 mm | 19.1 mm |
| 3" | 80 | 190 mm | 152.4 mm | 4 | 19.1 mm | 23.9 mm |
| 4" | 100 | 229 mm | 190.5 mm | 8 | 19.1 mm | 23.9 mm |
| 6" | 150 | 279 mm | 241.3 mm | 8 | 22.2 mm | 25.4 mm |
| 8" | 200 | 343 mm | 298.5 mm | 8 | 22.2 mm | 28.6 mm |
| 10" | 250 | 406 mm | 362.0 mm | 12 | 25.4 mm | 30.2 mm |
| 12" | 300 | 483 mm | 431.8 mm | 12 | 25.4 mm | 31.8 mm |
مزایای محصول
- ساختار گلودار مناسب برای اتصال جوشی
- ساختهشده از فولاد کربنی ASTM A105
- مناسب خطوط لوله و تجهیزات صنعتی
- کلاس فشاری Class 150
- مناسب رده Schedule 80
- مناسب پروژههای پایپینگ صنعتی
- قابل استفاده در صنایع نفت، گاز و پتروشیمی
کاربردهای فلنج گلودار A105
این نوع فلنج فولادی در خطوط انتقال سیالات، تأسیسات صنعتی، تجهیزات فرایندی، صنایع نفت و گاز، پتروشیمی و نیروگاهها کاربرد دارد.
راهنمای خرید
برای خرید فلنج گلودار جوشی رده 80 کلاس 150 باید سایز اسمی لوله، رده لوله، کلاس فشار، جنس فلنج، استاندارد ابعادی و نوع فیس بررسی شود.
همچنین سوراخکاری فلنج باید با فلنج مقابل و تجهیزات متصلشونده مطابقت داشته باشد. در فلنج گلودار، انتخاب صحیح Bore متناسب با سایز و رده لوله نیز اهمیت دارد.
برای مشاهده سایر فلنجهای ملسی اروپایی و دریافت قیمت و موجودی، به پایپکو ایران کالا مراجعه کنید.
