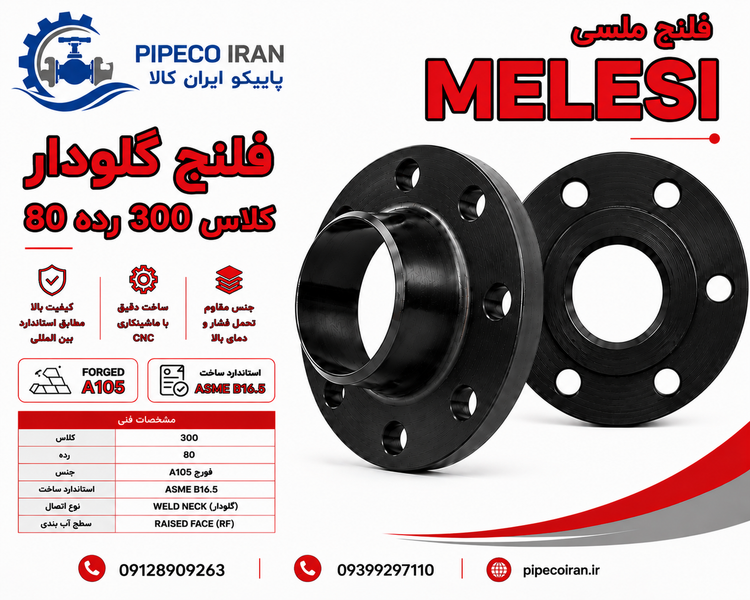

فلنج گلودار جوشی رده 80 کلاس 300 فولاد A105 ملسی
برند: فلنج های ملسی اروپایی
سایز
معرفی محصول
فلنج گلودار جوشی رده 80 کلاس 300 فولاد A105 ملسی برای ایجاد اتصال فلنجی در خطوط لوله و تجهیزات صنعتی طراحی شده است. طراحی گلودار این فلنج امکان اتصال به لوله به روش جوش لببهلب را فراهم میکند.
این محصول دارای Class 300 و Schedule 80 است و از فولاد ASTM A105 تولید میشود. انتخاب سایز و Bore مناسب باید متناسب با لوله مورد استفاده انجام شود.
بررسی متریال ASTM A105
ASTM A105 یک فولاد کربنی فورجشده است که در ساخت قطعات مورد استفاده در سیستمهای پایپینگ، از جمله فلنجها، کاربرد گستردهای دارد.
در هنگام انتخاب فلنج A105 باید علاوه بر جنس، کلاس فشار، رده لوله، ابعاد اتصال و شرایط کاری سیستم نیز بررسی شود.
جدول سوراخکاری فلنج کلاس 300
سوراخکاری فلنجهای کلاس 300 بر اساس استاندارد ابعادی مربوط به فلنج انجام میشود. تعداد سوراخها، PCD و قطر سوراخ باید با فلنج مقابل کاملاً مطابقت داشته باشد.
| سایز | DN | قطر خارجی OD | PCD | تعداد سوراخ | قطر سوراخ |
|---|---|---|---|---|---|
| 1/2" | 15 | 95 mm | 66.7 mm | 4 | 15.9 mm |
| 3/4" | 20 | 117 mm | 82.6 mm | 4 | 19.1 mm |
| 1" | 25 | 124 mm | 88.9 mm | 4 | 19.1 mm |
| 1 1/4" | 32 | 135 mm | 98.4 mm | 4 | 19.1 mm |
| 1 1/2" | 40 | 155 mm | 114.3 mm | 4 | 22.2 mm |
| 2" | 50 | 165 mm | 127.0 mm | 8 | 19.1 mm |
| 2 1/2" | 65 | 190 mm | 149.2 mm | 8 | 22.2 mm |
| 3" | 80 | 210 mm | 168.3 mm | 8 | 22.2 mm |
| 4" | 100 | 255 mm | 200.0 mm | 8 | 22.2 mm |
| 6" | 150 | 280 mm | 241.3 mm | 12 | 22.2 mm |
| 8" | 200 | 345 mm | 298.5 mm | 12 | 22.2 mm |
| 10" | 250 | 405 mm | 355.6 mm | 16 | 25.4 mm |
| 12" | 300 | 485 mm | 431.8 mm | 16 | 25.4 mm |
مزایای محصول
- ساختهشده از فولاد کربنی ASTM A105
- طراحی گلودار مناسب اتصال جوشی
- کلاس فشاری Class 300
- رده Schedule 80
- مناسب سیستمهای پایپینگ صنعتی
- مناسب خطوط انتقال سیالات
- قابل استفاده در صنایع نفت، گاز و پتروشیمی
راهنمای خرید
برای خرید فلنج گلودار جوشی رده 80 کلاس 300 باید سایز لوله، رده، کلاس فشار، جنس و استاندارد فلنج بررسی شود.
همچنین تعداد سوراخها، قطر سوراخها و PCD باید با فلنج مقابل مطابقت داشته باشد. در فلنج گلودار، Bore نیز باید مطابق سایز و رده لوله انتخاب شود.
برای مشاهده سایر فلنجهای ملسی اروپایی و استعلام قیمت و موجودی، به پایپکو ایران کالا مراجعه کنید.
