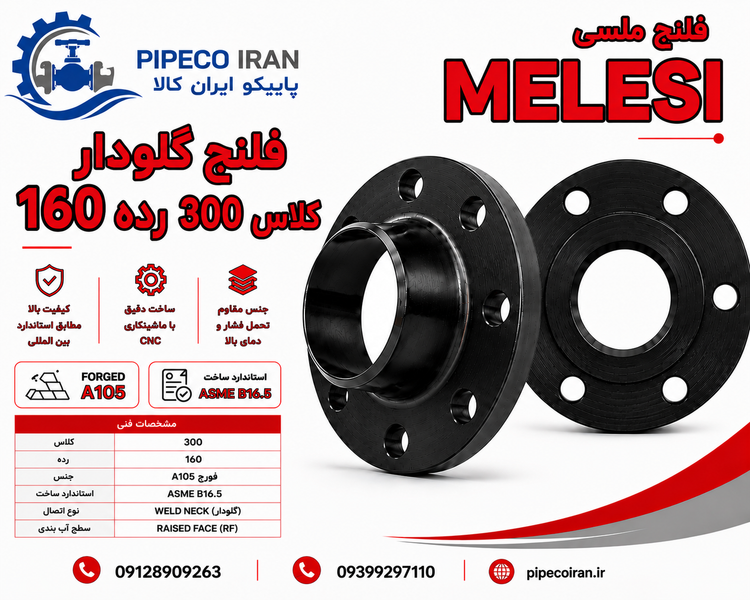

فلنج گلودار جوشی رده 160 کلاس 300 فولاد A105 ملسی
برند: فلنج های ملسی اروپایی
سایز
معرفی محصول
فلنج گلودار جوشی رده 160 کلاس 300 فولاد A105 ملسی برای ایجاد اتصال فلنجی در خطوط لوله و تجهیزات صنعتی استفاده میشود. طراحی Weld Neck امکان اتصال مستقیم فلنج به لوله با جوش لببهلب را فراهم میکند.
این محصول دارای Class 300 و Schedule 160 است و از فولاد کربنی ASTM A105 تولید میشود.
بررسی متریال ASTM A105
ASTM A105 از متریالهای رایج در ساخت قطعات فولادی فورج مورد استفاده در سیستمهای پایپینگ است. انتخاب نهایی متریال باید با شرایط طراحی و الزامات پروژه مطابقت داشته باشد.
جدول سوراخکاری فلنج کلاس 300
ابعاد سوراخکاری فلنج به سایز اسمی و استاندارد فلنج وابسته است. به همین دلیل پیش از نصب باید تعداد سوراخ، قطر سوراخ و PCD با فلنج مقابل تطبیق داده شود.
| سایز | DN | تعداد سوراخ | PCD | قطر سوراخ |
|---|---|---|---|---|
| 1/2" | 15 | 4 | 66.7 mm | 15.9 mm |
| 3/4" | 20 | 4 | 82.6 mm | 19.1 mm |
| 1" | 25 | 4 | 88.9 mm | 19.1 mm |
| 1 1/2" | 40 | 4 | 114.3 mm | 22.2 mm |
| 2" | 50 | 8 | 127.0 mm | 19.1 mm |
| 3" | 80 | 8 | 168.3 mm | 22.2 mm |
| 4" | 100 | 8 | 200.0 mm | 22.2 mm |
| 6" | 150 | 12 | 269.7 mm | 22.2 mm |
| 8" | 200 | 12 | 330.2 mm | 22.2 mm |
| 10" | 250 | 16 | 387.4 mm | 25.4 mm |
| 12" | 300 | 16 | 457.2 mm | 25.4 mm |
نکات مهم هنگام خرید
- بررسی سایز اسمی فلنج و لوله
- بررسی کلاس فشار Class 300
- بررسی رده Schedule 160
- بررسی متریال ASTM A105
- تطبیق سوراخکاری با فلنج مقابل
- بررسی Bore متناسب با رده لوله
جمعبندی
فلنج گلودار جوشی رده 160 کلاس 300 فولاد A105 ملسی برای پروژههایی که به فلنج گلودار با کلاس 300 و رده 160 نیاز دارند، گزینهای مناسب برای استفاده در سیستمهای پایپینگ است. پیش از خرید، سایز، استاندارد، نوع فیس و ابعاد دقیق محصول باید با مشخصات پروژه تطبیق داده شود.
برای مشاهده سایر فلنجهای ملسی اروپایی و استعلام قیمت، به پایپکو ایران کالا مراجعه کنید.
